Jak przełączniki kombinowane poprawiają bezpieczeństwo w przemysłowych systemach sterowania elektrycznego?

W przemysłowych systemach sterowania elektrycznego margines błędu wynosi zero. Pojedynczy błysk łuku, przeciążenie lub zwarcie może prowadzić do katastrofalnych przestojów, poważnych obrażeń lub uszkodzenia sprzętu. Integracja solidnego przełącznika wielofunkcyjnego z systemem sterowania to nie tylko środek zapewniający zgodność — to kamień węgielny nowoczesnego bezpieczeństwa przemysłowego. Urządzenia te łączą środki rozłączające (takie jak przełącznik) z zabezpieczeniem przed zwarciem i przeciążeniem (zwykle bezpieczniki lub wyłącznik automatyczny) w jedną kompaktową jednostkę. W ten sposób eliminują potencjalne punkty awarii, redukują błędy instalacyjne i zapewniają szybką reakcję na anomalie elektryczne.

W Zhejiang Yaming Electric Co., Ltd. poświęciliśmy dwie dekady na doskonalenie tej technologii. Odpowiednio określonyPrzełącznik kombinowanyrobi więcej niż tylko zatrzymuje prąd; izoluje źródła energii z widocznymi przerwami, zapewnia skoordynowaną ochronę i upraszcza protokoły konserwacji. W tym artykule szczegółowo omówiono parametry techniczne, rzeczywiste korzyści w zakresie bezpieczeństwa i udzielono odpowiedzi na najważniejsze pytania dotyczące ochrony personelu i maszyn. Niezależnie od tego, czy modernizujesz starszy panel, czy projektujesz nową linię, zrozumienie tych urządzeń nie podlega negocjacjom.

1. Co sprawia, że ​​przełącznik wielofunkcyjny ma kluczowe znaczenie dla izolacji i ochrony przed zwarciem w nowoczesnych zakładach?

Przemysłowe systemy sterowania są gęsto wypełnione stycznikami, przekaźnikami i przemiennikami częstotliwości. Podstawową funkcją bezpieczeństwa każdego obwodu sterującego jest możliwość bezpiecznego odizolowania zasilania w celu konserwacji i natychmiastowego przerwania prądów zwarciowych. APrzełącznik kombinowanysłuży jako pierwsza linia obrony. W przeciwieństwie do prostego rozłącznika, który może po prostu otwierać styki, prawdziwy przełącznik kombinowany integruje zarówno elementy rozłączające, jak i zabezpieczające. Integracja ta jest istotna, ponieważ gwarantuje, że otwarcie wyłącznika usunie również wszelkie usterki znajdujące się za nim, chroniąc zarówno operatora, jak i okablowanie.

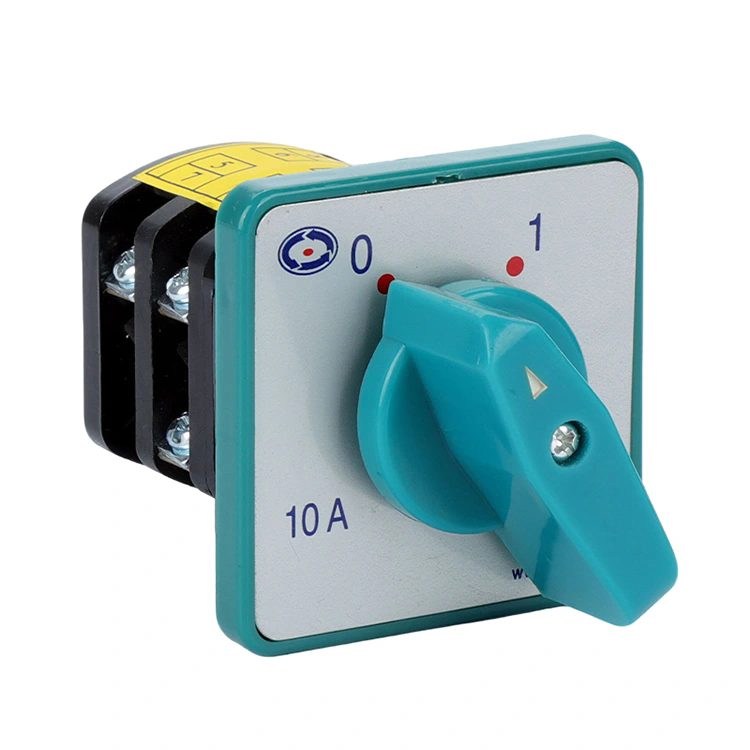

Nasza fabryka koncentruje się na filozofii projektowania, w której mechanizm przełączający i komora zabezpieczająca są ujednolicone. Na przykład uchwyt obrotowy zapewnia wyraźne wizualne wskazanie położenia styku — otwartego lub zamkniętego — a uchwyt zamykany na kłódkę zapewnia zgodność z procedurami blokowania/oznaczania. Ale poza izolacją mechaniczną, prędkość, z jaką styki wewnętrzne pękają w warunkach awarii, jest mierzona w milisekundach. Zhejiang Yaming Electric Co., Ltd. wykorzystuje styki ze stopu srebra z podwójnym przerwaniem, które szybko gaszą łuk, minimalizując przenikanie energii.

Podstawowe parametry bezpieczeństwa naszej serii przełączników kombinowanych

• Wartość prądu cieplnego (Ith):od 16A do 125A, zapewniając solidną, ciągłą pracę nawet w wysokich temperaturach otoczenia (testowane do 55°C).
• Kategoria użytkowania AC-23A:nadaje się do przełączania obciążeń o wysokiej indukcyjności, takich jak silniki, które powodują duże obciążenie styków.
• Zintegrowane podstawki bezpiecznikowe lub wyzwalacz magnetyczny:zaprojektowany do stosowania zarówno bezpieczników typu BS, jak i DIN, umożliwiając selektywną koordynację z urządzeniami nadrzędnymi.
• Pozytywne wskazanie przerwy:wszystkie styki pomocnicze i styki główne zapewniają widoczną przerwę zgodną z normą IEC 60947-1.
• Stopień ochrony do IP65:po zamontowaniu w naszych fabrycznie uszczelnionych obudowach, zapobiegając przedostawaniu się kurzu i wody, które mogłyby zagrozić izolacji.

Dlaczego ma to znaczenie dla bezpieczeństwa? W typowym zakładzie wibracje i kurz mogą powodować wyładowania łukowe w źle zaprojektowanych przełącznikach. Wytrzymałe mechanizmy sprężynowe naszej fabryki zapewniają, że nawet jeśli operator powoli porusza uchwytem, ​​styki zatrzaskują się lub zamykają, zapobiegając częściowemu kontaktowi prowadzącemu do przegrzania. Co więcej, ponieważ w wyłączniku kombinowanym znajdują się bezpieczniki lub wyłącznik, droga od strony linii do strony obciążenia jest zoptymalizowana w celu zmniejszenia impedancji pętli — oznacza to krótszy czas wyzwalania podczas zwarcia, co bezpośrednio przekłada się na zmniejszoną energię padającą łuku elektrycznego. Dla elektryków zajmujących się konserwacją jest to różnica między drobnym incydentem a urazem zmieniającym życie.

Zawieramy również styki pomocnicze o wczesnym rozłączeniu, które mogą sygnalizować sterownikowi PLC lub sterownikowi silnika konieczność odłączenia obciążenia, zanim główne styki otworzą się pod obciążeniem. Ta predykcyjna warstwa bezpieczeństwa jest często pomijana, ale jest standardem w naszych modelach o wyższej ocenie. Wybierając od nas przełącznik kombinowany, nie kupujesz tylko komponentu; integrujesz filozofię bezpieczeństwa, która stawia na pierwszym miejscu życie ludzkie i integralność systemu.

2. Dlaczego ochrona przed przeciążeniem i koordynacja opierają się na wewnętrznej architekturze przełącznika?

Zabezpieczenie przed przeciążeniem w obwodzie silnika jest tradycyjnie obsługiwane przez oddzielny przekaźnik przeciążeniowy. Jednakże w przypadku przełącznika kombinowanego koordynacja pomiędzy elementem przełączającym a elementem zabezpieczającym jest wstępnie zaprojektowana. Ma to kluczowe znaczenie, ponieważ niedopasowane komponenty są główną przyczyną kłopotliwych wyłączeń lub, co gorsza, braku zadziałań. Kiedy nasza fabryka projektuje przełącznik kombinowany, dopasowujemy zdolność załączania i wyłączania przełącznika do krzywej czasowo-prądowej wbudowanego zabezpieczenia. Zapewnia to, że podczas udaru rozruchowego (który może być 6-8 razy większy od prądu pełnego obciążenia) przełącznik pozostanie zamknięty, ale w przypadku zablokowania wirnika otworzy się dokładnie przed stopieniem izolacji silnika.

Przyjrzyjmy się specyfikacjom technicznym, które definiują tę niezawodność:

Architektura określa również sposób rozpraszania ciepła. W naszych konstrukcjach przełączników kombinowanych ścieżka prądowa jest wykonana z wysokiej jakości miedzi elektrolitycznej, cynowanej w celu zapobiegania utlenianiu. Zmniejsza to wzrost temperatury na zaciskach – częsty punkt awarii w tańszych urządzeniach. Ścisłe środki kontroli jakości stosowane przez naszą fabrykę obejmują obrazowanie termograficzne każdej partii, aby zapewnić wyeliminowanie gorących punktów. Dla użytkownika końcowego oznacza to, że przełącznik działa chłodno, co pozwala zachować żywotność sąsiadujących elementów elektronicznych w panelu sterowania.

Dodatkowo wewnętrzny mechanizm blokujący uniemożliwia otwarcie drzwi obudowy, gdy wyłącznik znajduje się w pozycji „ON”. Jest to mechaniczna funkcja bezpieczeństwa, która uniemożliwia operatorowi dostęp do części pod napięciem. Blokadę można zwolnić tylko w pozycji WYŁĄCZONEJ, co często wymaga użycia narzędzia lub określonej czynności. Ten poziom myślenia w architekturze wewnętrznej przekształca prosty przełącznik w kompleksowe urządzenie zabezpieczające. Widzieliśmy zbyt wiele przypadków otwierania paneli pod obciążeniem; nasza filozofia projektowania bezpośrednio odnosi się do tego.

3. W jaki sposób nasze przełączniki wielofunkcyjne zmniejszają ryzyko wystąpienia łuku elektrycznego i porażenia prądem elektrycznym?

Łuk elektryczny jest jednym z najgroźniejszych zagrożeń w przemysłowych pracach elektrycznych. Dzieje się tak, gdy jonizacja tworzy w powietrzu ścieżkę przewodzącą, uwalniając ogromną energię. Przełącznik kombinowany łagodzi to na trzy różne sposoby: szybka separacja styków, komory gaszenia łuku i pełna izolacja. W naszej fabryce projektujemy komory łukowe z płytami dejonowymi, które rozdzielają i chłodzą plazmę. Ogranicza to łuk wewnątrz przełącznika, zamiast pozwolić, aby eksplodował w panelu. Rezultatem jest znaczne zmniejszenie energii padającej dostępnej dla pracownika stojącego przed panelem.

Co więcej, widoczna przerwa, jaką zapewnia przełącznik kombinowany, stanowi psychologiczną i fizyczną warstwę bezpieczeństwa. Gdy uchwyt wskazuje „OFF”, pomiędzy stykami występuje fizyczna przerwa, którą można zobaczyć przez okienko inspekcyjne (dostępne jako opcja). Spełnia to najsurowsze przepisy dotyczące blokowania/oznaczania, ponieważ eliminuje wszelkie wątpliwości dotyczące izolacji zasilania. WHUROW idzie dalej, oferując przełączniki o konstrukcji dwukomorowej: jeden dla mechanizmu przełączającego i jeden dla zacisków bezpiecznikowych. Nawet w przypadku katastrofalnego przepalenia bezpiecznika zjonizowane gazy są usuwane z dala od operatora, co nazywamy „odpowietrzaniem kierowanym gazem”.

Najważniejsze funkcje bezpieczeństwa w skrócie

• Uchwyty zamykane na kłódkę:Mieści maksymalnie trzy kłódki, zapewniając bezpieczeństwo wieloosobowej załogi podczas konserwacji.
• Osłony i bariery terminali:Zaciski odporne na palce IP20 w standardzie we wszystkich naszych nowych modelach, zapobiegające przypadkowemu kontaktowi.
• Porty wskaźnika napięcia:opcjonalne wskaźniki LED pokazują obecność napięcia nawet przy wyłączonym wyłączniku (ostrzeżenie o prądzie zwrotnym).
• Wysoka wytrzymałość zwarciowa:przetestowano do 50 kA rms, co oznacza, że ​​przełącznik nie pęknie ani nie rozpadnie się w przypadku ekstremalnych usterek.
• Wyczyść oznaczenia ON/OFF:duże, grawerowane laserowo oznaczenia widoczne pod kątem, co zmniejsza ryzyko wystąpienia błędu ludzkiego.

Zmniejszenie ryzyka porażenia prądem wynika również z koordynacji izolacji. Nasza fabryka wykorzystuje materiały o współczynniku śledzenia porównawczego (CTI) powyżej 600, który jest odporny na tworzenie się ścieżek przewodzących na powierzchni. W zapylonych lub wilgotnych środowiskach (takich jak zakłady tekstylne lub przetwórstwo żywności) zapobiega to śledzeniu, które mogłoby zasilić obudowę. Co więcej, łącząc rozłącznik i zabezpieczenie, eliminujemy potrzebę stosowania dodatkowej obudowy pomiędzy oddzielnym wyłącznikiem a oddzielnym uchwytem bezpiecznika. Mniej połączeń oznacza mniej punktów, w których przewód może się poluzować i spowodować awarię. To holistyczne podejście do bezpieczeństwa jest powodem, dla którego inżynierowie z różnych gałęzi przemysłu ciężkiego wybierają nasz sprzęt. Nie tylko sprzedajemy produkt; zapewniamy rozwiązanie ograniczające ryzyko, które chroni Twoje najcenniejsze aktywa: Twoich ludzi.

4. Podsumowanie: Korzyści związane z bezpieczeństwem zintegrowanego przełączania i ochrony

W całej tej analizie jedna prawda pozostaje oczywista: przełącznik kombinowany to znacznie więcej niż zwykłe urządzenie włączające i wyłączające. Jest to zaprojektowany system bezpieczeństwa, który izoluje, chroni i komunikuje. Od zapewnienia widocznej szczeliny powietrznej podczas procedur blokowania po tłumienie zwarć 50 kA bez uszkodzeń zewnętrznych, jego wkład w bezpieczne miejsce pracy jest ogromny. Wybierając urządzenie, które integruje zarówno przełączanie, jak i zabezpieczenie, eliminujesz zmienne i zmniejszasz prawdopodobieństwo błędu ludzkiego podczas instalacji i obsługi.

Dziesięciolecia specjalizacji w firmie WHUROW oznaczają, że każde urządzenie opuszczające naszą fabrykę jest świadectwem rygorystycznych testów i innowacji. Rozumiemy, że Twoje systemy sterowania stanowią serce Twojej działalności i zasługują na komponenty, które działają pod ciśnieniem. Niezależnie od tego, czy potrzebujesz określonego stopnia ochrony IP, niestandardowej blokady czy konkretnej konfiguracji bezpiecznika, nasz zespół inżynierów jest przygotowany, aby Ci pomóc. Nie zostawiaj bezpieczeństwa przypadkowi — od początku wbuduj je w swój system.
