Zasada działania przełącznika

I. Podstawowa definicja aPrzełącznik przełączający

Przełącznik (znany również jako przełącznik kombinowany) to wielopozycyjny, wielostykowy element elektryczny do ręcznego sterowania, używany głównie do włączania/wyłączania obwodów, przełączania zasilania, konwersji sygnału lub sterowania obrotami silników do przodu i do tyłu. Jego podstawową cechą jest to, że obrót lub przerzucanie powoduje, że wiele wewnętrznych zestawów styków działa synchronicznie, osiągając przełączanie różnych ścieżek obwodów. Jest szeroko stosowany w sterowaniu przemysłowym, sprzęcie elektrycznym i oprzyrządowaniu.

II. Podstawowa struktura przełącznika

Aby zrozumieć zasadę działania, należy najpierw zidentyfikować podstawowe komponenty, które współpracują ze sobą w celu osiągnięcia funkcji przełączania:

Mechanizm operacyjny: Zewnętrzny element sterowania ręcznego (taki jak gałka lub uchwyt), który obraca lub podrzuca wewnętrzny wał. Zwykle ma wiele pozycji (np. 2, 3, 4), z których każda odpowiada innej kombinacji styków.

System styków: Podstawowy element funkcjonalny, składający się ze styków ruchomych i nieruchomych. Każdy zestaw styków odpowiada jednej ścieżce obwodu. Styk ruchomy jest przymocowany do wału, a styk stacjonarny jest przymocowany do listwy zaciskowej wewnątrz obudowy. Materiałem kontaktowym jest często stop miedzi (taki jak stop srebra), aby zapewnić przewodność i odporność na zużycie.

Urządzenie pozycjonujące: Zwykle składa się ze sprężyny, stalowej kulki lub konstrukcji krzywkowej i służy do mocowania mechanizmu operacyjnego w odpowiednim położeniu, zapobiegając przypadkowemu uruchomieniu. Po obróceniu uchwytu sterującego do wyznaczonej pozycji urządzenie pozycjonujące zablokuje się w miejscu, zapewniając stabilny kontakt styków. Przełączanie wymaga pokonania siły pozycjonującej, aby zapewnić jednoznaczny wybór pozycji.

Obudowa i zaciski: Obudowa wykonana jest z materiałów izolacyjnych (takich jak plastik lub ceramika) w celu izolacji i ochrony; zaciski służą do podłączenia przewodów zewnętrznych, łączących układ styków z kontrolowanym obwodem.

III. Podstawowa zasada działaniaPrzełącznik przełączającyPodstawową zasadą działania przełącznika jest „selektywne łączenie ścieżek obwodów poprzez mechaniczne sterowanie stykami w celu włączania i wyłączania”. Konkretny proces można podzielić na trzy kluczowe etapy:

**Spust operacji:** Ręczne obracanie lub rzucanie uchwytem powoduje obrót wewnętrznego wału. W tym momencie urządzenie pozycjonujące zwolni aktualną pozycję w miarę obrotu wału i zablokuje się w pozycji docelowej, zapewniając prawidłowe działanie.

Przełączanie styków: Gdy wał się obraca, ruchomy styk zamocowany na wale obraca się synchronicznie, tworząc „kontakt” lub „oddzielenie” z odpowiednim stykiem stacjonarnym:

Kiedy ruchomy styk styka się ze stykiem stacjonarnym, ścieżka obwodu zostaje zamknięta;

Kiedy ruchomy styk oddziela się od nieruchomego, ścieżka obwodu jest otwarta;

Synchroniczna praca wielu grup styków (np. jednoczesne przełączanie trzech grup styków) umożliwia skoordynowane sterowanie wieloma obwodami (np. jednoczesne przełączanie obwodów mocy, sygnałowych i ochronnych).

Zakończono przełączanie obwodu: Gdy uchwyt operacyjny znajduje się w pozycji docelowej, urządzenie pozycjonujące ustala tę pozycję, styk ruchomy i styk nieruchomy stykają się stabilnie, a sterowany obwód jest aktywowany zgodnie z zadaną ścieżką, kończąc przełączanie.

Kluczowy dodatek: Logika koordynacji wielu stanowisk i kontaktów

Podstawową zaletą przełącznika jest jego „wiele położeń odpowiadających wielu kombinacjom styków”. Na przykład 3-pozycyjny, 2-grupowy przełącznik zestyków ma różne stany włączenia/wyłączenia styku dla każdej pozycji:

Pozycja 1: Grupa styków 1 jest włączona, grupa styków 2 jest wyłączona;

Pozycja 2: Grupa styków 1 jest wyłączona, grupa styków 2 jest włączona;

Pozycja 3: Obie grupy styków 1 i 2 są włączone (lub obie są wyłączone, w zależności od wymagań projektowych).

Dzięki tej kombinacji pojedyncza operacja może sterować synchronicznym przełączaniem wielu obwodów, upraszczając logikę sterowania.

IV. Klasyfikacja i typowe zastosowania przełączników przełącznych

W zależności od budowy i zastosowania przełączniki można podzielić na różne typy, z niewielkimi różnicami w zasadach działania:

Klasyfikacja według metody działania:

Obrotowy przełącznik przełączający (najczęściej): przełącza pozycje poprzez obracanie uchwytu, np. przełączniki zasilania i przełączniki sterowania silnikiem do przodu/do tyłu;

Przełącznik przełączający: Zmienia pozycje poprzez przełączanie uchwytu, często używany w małym sprzęcie lub instrumentach.

Klasyfikacja według numeru grupy kontaktów:

* Jednobiegunowy przełącznik: tylko jedna grupa styków, używana do przełączania jednoobwodowego (np. proste włączanie/wyłączanie zasilania);

* Wielobiegunowy przełącznik przełączny: Dwie lub więcej grup styków używanych do skoordynowanego przełączania wieloobwodowego (np. jednoczesnego przełączania zasilania trójfazowego za pomocą trzech grup styków).

Typowe scenariusze zastosowań:

* Przełączanie zasilania: np. przełączanie pomiędzy zasilaniem głównym a zasilaniem rezerwowym w systemie z podwójnym zasilaniem;

* Sterowanie silnikiem: Sterowanie obrotami silnika do przodu i do tyłu (poprzez przełączanie fazy mocy uzwojeń silnika);

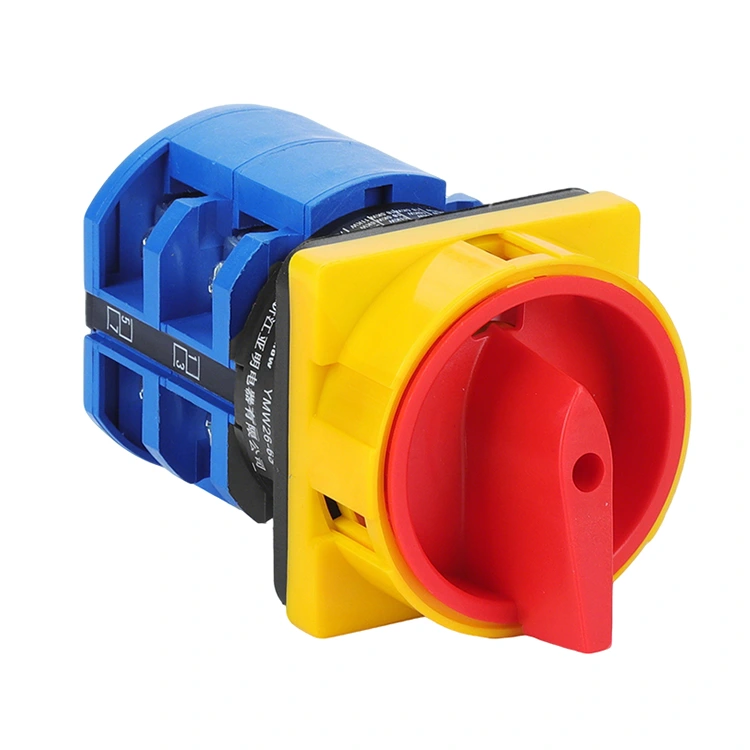

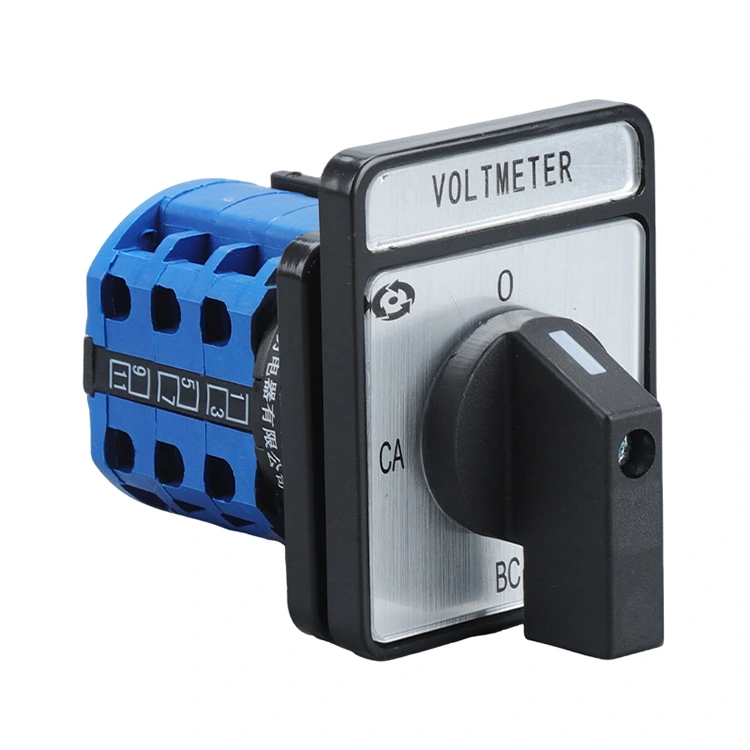

* Konwersja sygnału: Przełączanie pomiędzy różnymi sygnałami pomiarowymi w przyrządach (np. sygnałami napięciowymi, prądowymi);

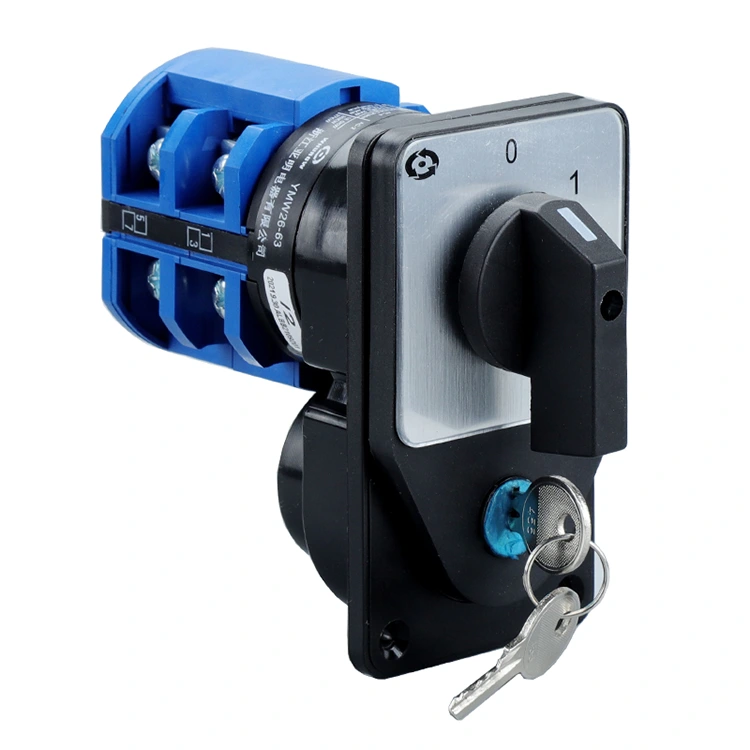

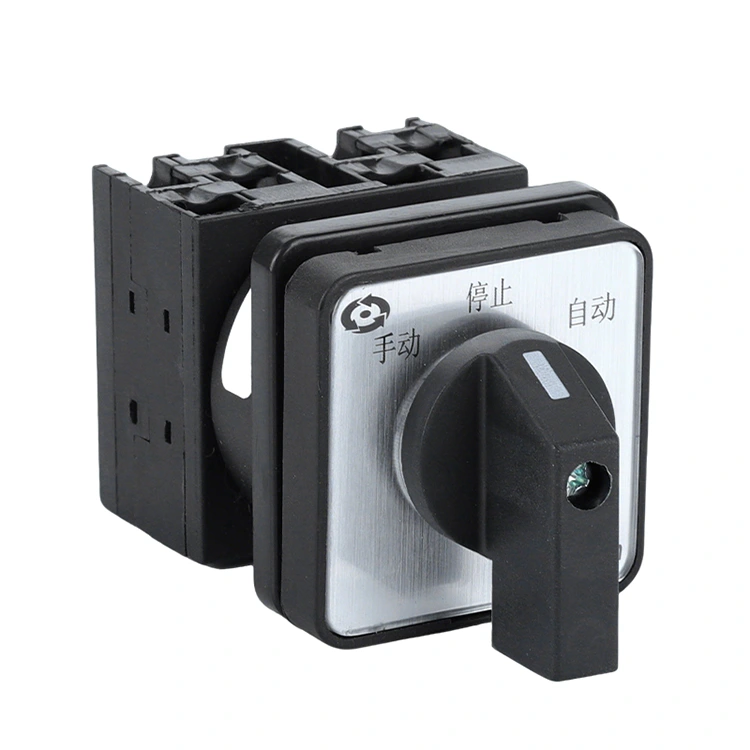

* Wybór obwodu: Przełączanie pomiędzy różnymi trybami pracy w urządzeniach przemysłowych (np. tryb ręczny/automatyczny).

V. Podstawowe cechy zasady działania

Blokada mechaniczna: Przełączanie styków opiera się całkowicie na działaniu mechanicznym, bez użycia elementów elektronicznych. Skutkuje to prostą konstrukcją, wysoką niezawodnością i przydatnością w trudnych warunkach (takich jak scenariusze wysokiej temperatury i wibracji).

Przełączanie synchroniczne: Wiele zestawów styków działa synchronicznie, zapewniając spójność przełączania wieloobwodowego (np. gdy silnik zmienia kierunek, faza mocy i obwód zabezpieczający przełączają się synchronicznie).

Blokada przekładni: Urządzenie pozycjonujące zapobiega błędnemu przełączaniu, zapewniając stabilność obwodu i jest szczególnie przydatne w krytycznych scenariuszach sterowania (takich jak przełączanie systemu zasilania).
