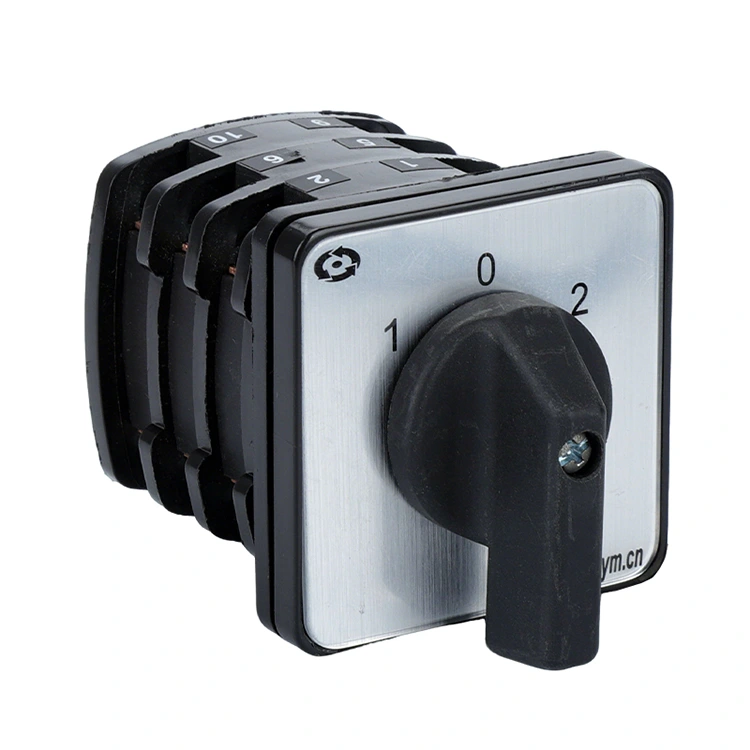

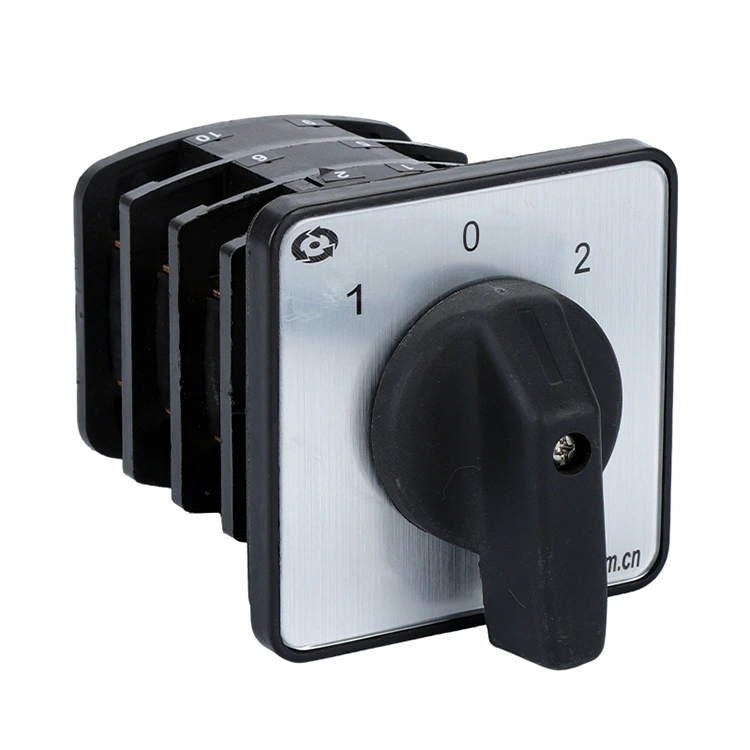

YAMING, czyli Zhejiang Yaming Electric Co., Ltd., od ponad 30 lat koncentruje się na branży przełączników elektrycznych. Dzięki głębokiej akumulacji technicznej, doskonałemu kunsztowi i zaawansowanemu sprzętowi produkcyjnemu, fabryka angażuje się w badania i rozwój oraz produkcję wysokiej jakości produktów do sterowania elektrycznego. Dzięki wszechstronnym scenariuszom zastosowań, niezawodnej wydajności i konfigurowalnym specyfikacjom, trójpozycyjny podwójny przełącznik sterowania mocą 32A zapewnia wydajne i stabilne rozwiązania w zakresie sterowania elektrycznego dla różnych gałęzi przemysłu. YAMING, zaufany producent z siedzibą w Chinach, integruje bogate doświadczenie branżowe w każdym produkcie, zapewniając najwyższą jakość i profesjonalne wsparcie posprzedażowe.
- Odpowiedni zasilacz: AC 50 Hz, znamionowe napięcie robocze ≤ 440 V; Napięcie stałe ≤240V
- Funkcja podstawowa: Ręczne, nieczęste włączanie/wyłączanie, sterowanie obwodem i konwersja
- Rozszerzona funkcja: Bezpośrednie sterowanie silnikami o małej mocy; ma zastosowanie do sterowania głównego i pomiaru obwodu
Trójpozycyjny podwójny przełącznik sterowania mocą 32A służy również jako przełącznik sterowania obwodem, przełącznik sprzętu testowego, przełącznik sterowania silnikiem, główny przełącznik sterowania i przełącznik spawarki, obejmując wiele scenariuszy użytkowania w celu zaspokojenia różnorodnych potrzeb klientów.
- Silna siła marki: poparta ponad 30-letnim doświadczeniem zawodowym YAMING w branży przełączników elektrycznych, z dojrzałymi możliwościami badawczo-rozwojowymi i produkcyjnymi.
- Doskonałe wykonanie: przyjmuje wyrafinowaną technologię produkcji i rygorystyczne procesy kontroli jakości, aby zapewnić stabilne i niezawodne działanie produktu.
- Najnowocześniejsza technologia: integruje zaawansowaną technologię sterowania elektrycznego, aby zapewnić efektywną konwersję i sterowanie obwodami, poprawiając bezpieczeństwo i stabilność układu elektrycznego.
- Wszechstronne zastosowanie: obejmuje wiele pozycji funkcjonalnych, odpowiednich do różnych scenariuszy sterowania elektrycznego, z dużymi możliwościami adaptacji.
- Konfigurowalne specyfikacje: Obsługuje spersonalizowane dostosowywanie wielu parametrów w celu spełnienia specjalnych wymagań użytkowania różnych klientów.
1. Klasyfikacja zastosowań
- Kategorie oparte na aplikacji: konwersja obwodu głównego, bezpośrednie sterowanie silnikiem, sterowanie główne i pomiary
- Kategorie trybów pracy: typ pozycjonowania, typ samoresetowania, typ pozycjonowania-samoresetowania
2. Konfigurowalne specyfikacje
- Specyfikacja sekcji systemu: 1–12 sekcji (typ pozycjonowania), 1–3 sekcje (typ samoresetowania), 1–6 sekcji (typ bezpośredniego sterowania silnikiem); usługi niestandardowe są świadczone dla specjalnych wymagań sekcji
- Opcje kąta konwersji: 30°, 45°, 60°, 90°
- Opcje kształtu panelu: kwadratowe, okrągłe i inne niestandardowe kształty
3.Dodatkowa klasyfikacja
Trójpozycyjny przełącznik podwójnego sterowania mocą 32A można również sklasyfikować według trybu pracy i lokalizacji siłownika, co dodatkowo rozszerza zakres zastosowania w celu dostosowania do różnych środowisk instalacyjnych i wymagań użytkowania.
Warunki pracy
- Temperatura otoczenia: -25°C do +40°C, a średnia 24-godzinna temperatura nie może być wyższa niż +35°C
- Wysokość instalacji: nie może przekraczać 2000 m
- Wilgotność względna: Przy maksymalnej temperaturze +40°C wilgotność względna powietrza nie powinna przekraczać 50%; wyższa wilgotność względna jest dozwolona w niższych temperaturach (np. 90% przy +20°C); należy przyjąć specjalne środki ochronne w celu przeciwdziałania kondensacji powstałej w wyniku sporadycznych zmian temperatury
- Stopień zanieczyszczenia: klasa 3
- Kategoria instalacji: Kategoria Ⅱ i Ⅲ
|

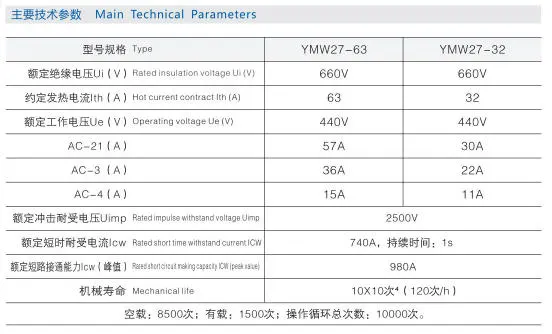

Główne parametry techniczne |
YMW27-63 |
YMW27-32 |
|
Znamionowe napięcie izolacji Ui (V) |
660 V |
660 V |
|
Znamionowy prąd cieplny Ith (A) |
63 |
32 |
|
Napięcie robocze Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Znamionowe napięcie udarowe wytrzymywane Uimp |
2500 V (oba) |
2500 V (oba) |
|
Znamionowy prąd krótkotrwały wytrzymywany Icw |
740A, czas trwania: 1s (obie) |
740A, czas trwania: 1s (obie) |
|
Znamionowa zdolność załączania/rozłączania (wartość szczytowa) |
980A (oba) |
980A (oba) |
|
Żywotność mechaniczna |
10×10⁴ (120h) (obie) |
10×10⁴ (120h) (obie) |
|
Życie elektryczne |
Bez obciążenia: 8500; Załadowano: 1500; Całkowita liczba cykli operacyjnych: 10000 (oba) |
Bez obciążenia: 8500; Załadowano: 1500; Całkowita liczba cykli operacyjnych: 10000 (oba) |
|

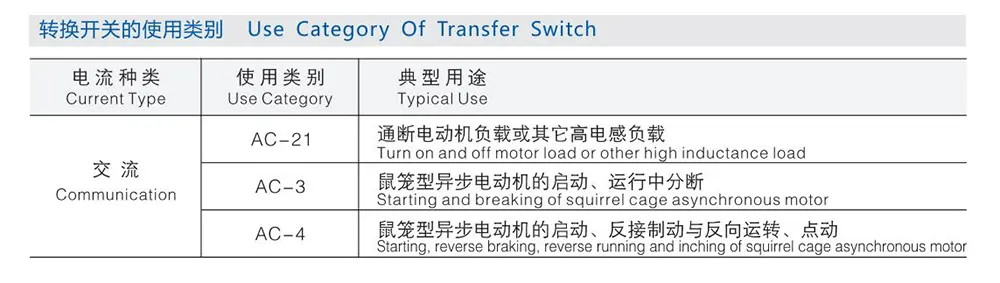

Bieżący typ |
Użyj kategorii |
Typowe zastosowanie |
|
Komunikacja (AC) |
AC-21 |
Włączanie i wyłączanie obciążenia silnika lub innego obciążenia o wysokiej indukcyjności |
|
Komunikacja (AC) |
AC-3 |
Rozruch i hamowanie silnika asynchronicznego klatkowego |
|
Komunikacja (AC) |
AC-4 |
Rozruch, hamowanie wsteczne, bieg wsteczny i impulsowanie asynchronicznego silnika klatkowego |
|

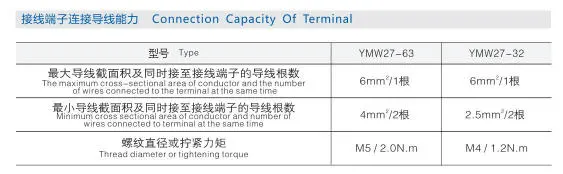

Przedmiot |
Typ: YMW27-63 |
Typ: YMW27-32 |
|
Maksymalny przekrój przewodu i ilość przewodów jednocześnie podłączonych do zacisku |
6mm² / 1 przewód |
6mm² / 1 przewód |
|
Minimalny przekrój przewodu i ilość przewodów jednocześnie podłączonych do zacisku |
4mm² / 2 przewody |
2,5 mm² / 2 przewody |
|
Średnica gwintu lub moment dokręcania |
M5 / 2,0 N·m |
M4 / 1,2 N·m |
