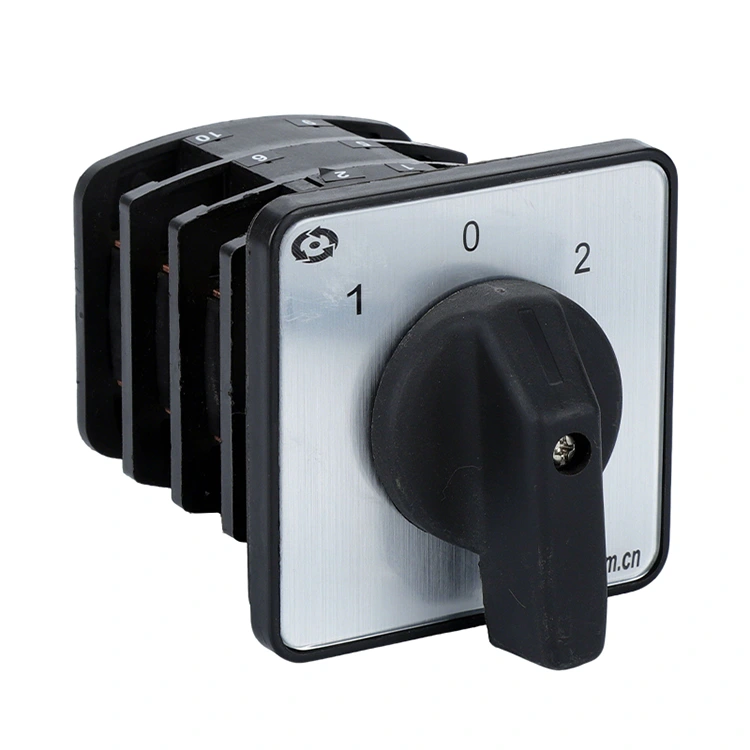

Trójpozycyjny przełącznik podwójnego sterowania mocą YAMING YMW27 63A to podstawowy element sterowania elektrycznego opracowany i wyprodukowany niezależnie przez YAMING, profesjonalną fabrykę skupiającą się na branży przełączników elektrycznych od ponad 30 lat. Stosowany jest głównie do ręcznego, rzadkiego łączenia lub rozłączania obwodów w celu realizacji funkcji sterowania i konwersji.
Ponadto trójpozycyjny przełącznik podwójnego sterowania mocą 63A może bezpośrednio sterować silnikami małej mocy i nadaje się również do scenariuszy sterowania głównego i pomiarów obwodów, służąc jako wszechstronne rozwiązanie dla wielu potrzeb w zakresie sterowania elektrycznego. Charakteryzuje się wydajną i niezawodną wydajnością, kompletnymi systemami klasyfikacji i szerokim zastosowaniem, dzięki czemu jest w stanie sprostać różnorodnym wymaganiom zastosowań profesjonalnych. YAMING, jako godny zaufania dostawca z Chin, świadczy usługi dostosowane do indywidualnych wymagań klientów.
- Fundament silnej marki: produkt opracowany przez YAMING, producenta z ponad 30-letnim doświadczeniem w branży przełączników elektrycznych, produkt dziedziczy konsekwentne, wyrafinowane rzemiosło marki i doskonałą wytrzymałość techniczną, zapewniając stabilne i niezawodne działanie.
- Wydajny i niezawodny: Skoncentrowany na sterowaniu obwodem elektrycznym, trójpozycyjny przełącznik podwójnego sterowania mocą 63A zapewnia wydajną i niezawodną pracę, skutecznie gwarantując stabilność układu elektrycznego i spełniając wymagania zastosowań profesjonalnych.
- Szerokie zastosowanie: może być używany jako przełącznik sterowania obwodem, przełącznik urządzenia testowego, przełącznik sterowania silnikiem, główny przełącznik sterowania i przełącznik spawarki, obejmując różne scenariusze zastosowań.
1. System klasyfikacji
- Klasyfikacja według zastosowania: konwersja obwodu głównego, bezpośrednie sterowanie silnikiem, sterowanie główne i pomiary.
- Klasyfikacja według trybu działania: typ pozycjonowania, typ samoresetowania, typ pozycjonowania-samoresetu.
- Klasyfikacja według sekcji systemu: 1–12 sekcji dla typu pozycjonowania; 1–3 sekcje typu samoresetującego; 1–6 sekcji do bezpośredniego sterowania silnikiem. Dostępne są usługi dostosowane do wymagań sekcji specjalnych.
- Klasyfikacja według kąta konwersji: 30°, 45°, 60°, 90°.
- Klasyfikacja według kształtu panelu: panel kwadratowy, panel okrągły itp.
- Inne klasyfikacje: Można go również sklasyfikować według trybu pracy i położenia urządzeń sterujących.
2. Scenariusze zastosowań
Dzięki kompleksowemu systemowi klasyfikacji produkt może spełniać różne wymagania aplikacyjne w różnych systemach elektrycznych. Trójpozycyjny przełącznik podwójnego sterowania mocą 63A jest szeroko stosowany w przemysłowych liniach produkcyjnych, elektrycznych szafach sterowniczych, sprzęcie testowym, systemach sterowania silnikami małej mocy i sprzęcie spawalniczym, zapewniając stabilne i niezawodne rozwiązania w zakresie kontroli obwodów i konwersji dla różnych gałęzi przemysłu.
- Temperatura powietrza otoczenia: minimalna -25°C, maksymalna +40°C; średnia dobowa temperatura nie powinna przekraczać +35°C.
- Wysokość instalacji: ≤2000 metrów.
- Wilgotność względna: ≤50% przy +40°C; do 90% w temperaturze +20°C. Należy podjąć specjalne środki zapobiegające kondensacji spowodowanej wahaniami temperatury.
- Stopień zanieczyszczenia: 3; Kategoria instalacji: Typ Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) to profesjonalny producent i dostawca przełączników elektrycznych z siedzibą w Chinach, posiadający ponad 30-letnie doświadczenie w branży przełączników elektrycznych. Firma kieruje się przede wszystkim koncepcją jakości, opierając się na doskonałych procesach produkcyjnych i zaawansowanych technologiach, aby dostarczać wysokiej jakości, niezawodne produkty do sterowania elektrycznego dla klientów na całym świecie. Dzięki doskonale dostosowanym możliwościom usług, YAMING może dostosować produkty do potrzeb klientów, zdobywając szerokie zaufanie i uznanie w branży.
|

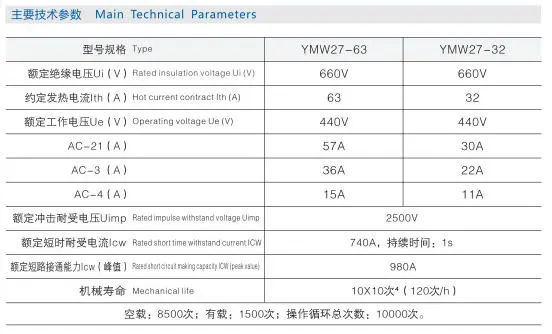

Główne parametry techniczne |
YMW27-63 |
YMW27-32 |
|
Znamionowe napięcie izolacji Ui (V) |
660 V |
660 V |
|
Znamionowy prąd cieplny Ith (A) |
63 |
32 |
|
Napięcie robocze Ue (V) |
440 V |
440 V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Znamionowe napięcie udarowe wytrzymywane Uimp |
2500 V (oba) |
2500 V (oba) |
|
Znamionowy prąd krótkotrwały wytrzymywany Icw |
740A, czas trwania: 1s (obie) |
740A, czas trwania: 1s (obie) |
|
Znamionowa zdolność załączania/rozłączania (wartość szczytowa) |
980A (oba) |
980A (oba) |
|
Żywotność mechaniczna |
10×10⁴ (120h) (obie) |
10×10⁴ (120h) (obie) |
|
Życie elektryczne |
Bez obciążenia: 8500; Załadowano: 1500; Całkowita liczba cykli operacyjnych: 10000 (oba) |
Bez obciążenia: 8500; Załadowano: 1500; Całkowita liczba cykli operacyjnych: 10000 (oba) |
|

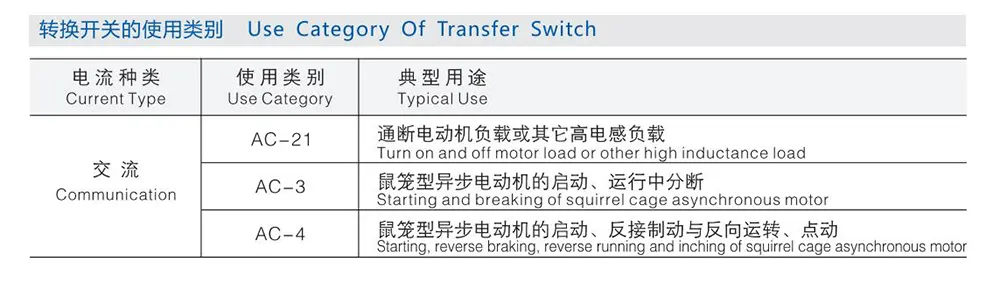

Bieżący typ |
Użyj kategorii |
Typowe zastosowanie |
|
Komunikacja (AC) |
AC-21 |
Włączanie i wyłączanie obciążenia silnika lub innego obciążenia o wysokiej indukcyjności |
|
Komunikacja (AC) |
AC-3 |
Rozruch i hamowanie silnika asynchronicznego klatkowego |
|
Komunikacja (AC) |
AC-4 |
Rozruch, hamowanie wsteczne, bieg wsteczny i impulsowanie asynchronicznego silnika klatkowego |
|

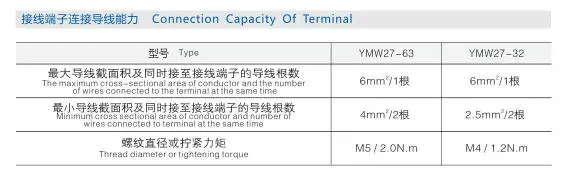

Przedmiot |
Typ: YMW27-63 |
Typ: YMW27-32 |
|
Maksymalny przekrój przewodu i ilość przewodów jednocześnie podłączonych do zacisku |
6mm² / 1 przewód |
6mm² / 1 przewód |
|
Minimalny przekrój przewodu i ilość przewodów jednocześnie podłączonych do zacisku |
4mm² / 2 przewody |
2,5 mm² / 2 przewody |
|
Średnica gwintu lub moment dokręcania |
M5 / 2,0 N·m |
M4 / 1,2 N·m |
