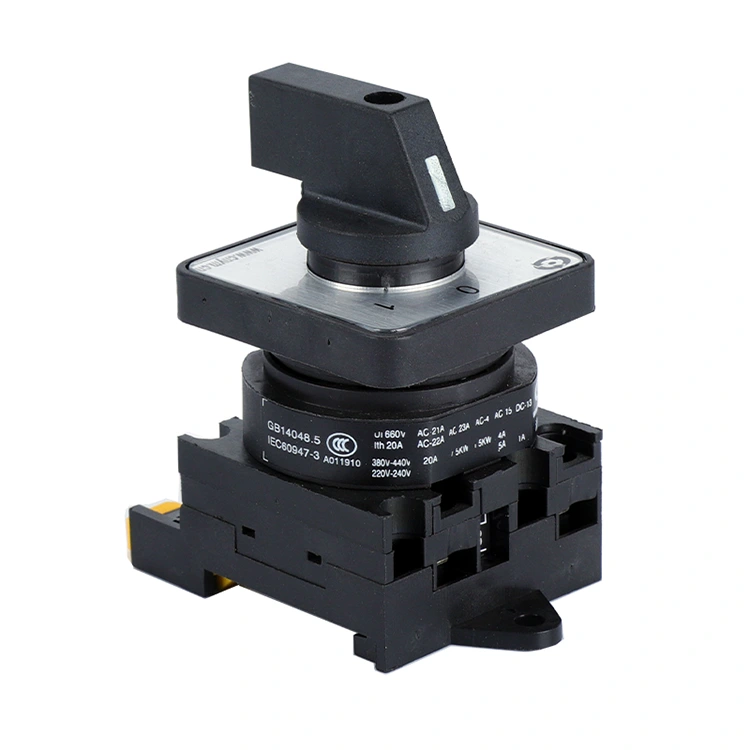

Wielopozycyjny przełącznik krzywkowy 20A do montażu na szynie DIN

Wielopozycyjny przełącznik krzywkowy YAMING 20A do montażu na szynie DIN to wysokowydajny elektryczny element sterujący, dostosowany do precyzyjnego sterowania obwodem. Zaprojektowany z możliwością montażu na szynie DIN, umożliwia wygodną i wydajną instalację, dostosowując się do wymagań kompaktowego układu nowoczesnego sprzętu elektrycznego. Przełącznik ten ma szczególne zastosowanie do obrabiarek sterowanych programem CNC i sprzętu elektrycznego o napięciu 50 Hz, 690 V i niższym, odgrywając kluczową rolę w elektrycznych pętlach sterowania.

Jego wszechstronna funkcjonalność obejmuje sterowanie, ochronę oświetlenia, wybór sygnału i programu, wybór pomiaru napięcia i prądu, a także może sterować silnikami asynchronicznymi klatkowymi o małej mocy, w pełni spełniając różnorodne wymagania dotyczące sterowania w różnych scenariuszach zastosowań. Wielopozycyjny przełącznik krzywkowy 20A do montażu na szynie DIN charakteryzuje się zwartą konstrukcją, bogatymi funkcjami, doskonałą izolacją i płynnymi operacjami przełączania, dzięki czemu ma szerokie zastosowanie w obrabiarkach sterowanych programem CNC i różnych urządzeniach elektrycznych. Jako godny zaufania dostawca, YAMING angażuje się w dostarczanie wysokiej jakości komponentów sterowania elektrycznego, które łączą praktyczność i estetykę.

Cecha produktu

- Kompaktowy i elastyczny układ: Dzięki kompaktowej konstrukcji przełącznik można elastycznie rozmieścić w ograniczonych przestrzeniach instalacyjnych, skutecznie oszczędzając miejsce na szafy ze sprzętem elektrycznym.

- Bogata funkcjonalność: integruje wiele praktycznych funkcji, aby spełnić różnorodne wymagania dotyczące sterowania elektrycznymi pętlami sterowania, realizując zastosowanie w wielu scenariuszach bez dodatkowych akcesoriów.

- Doskonałe bezpieczeństwo: Dzięki opływowej strukturze i rygorystycznie dobranym materiałom zapewnia wyjątkową wydajność izolacji, skutecznie zapobiegając zagrożeniom elektrycznym i chroniąc bezpieczeństwo elektryczne.

- Płynna i niezawodna praca: Operacja przełączania jest płynna i elastyczna, z wysokim bezpieczeństwem i niezawodnością, zapewniając stabilną pracę nawet przy długotrwałym, ciągłym użytkowaniu.

- Estetyczny i praktyczny wygląd: Nowatorski wygląd łączy w sobie praktyczność i estetykę, doskonale dopasowując się do projektów różnych urządzeń i poprawiając ogólny efekt wizualny sprzętu.

Cechy konstrukcyjne

- Różnorodne kąty i stacje pozycjonowania: Kąty pozycjonowania obejmują 30°, 45°, 60° i 90°, z maksymalnie 12 stacjami operacyjnymi i 1–12 warstwami przełączników, zapewniając liczne opcje dla różnych wymagań logiki sterowania.

- Elastyczna kombinacja krzywek: Dzięki różnym kombinacjom krzywek przełącznik może spełniać wymagania dotyczące włączania i wyłączania styków w różnych formach, dostosowując się do spersonalizowanych potrzeb w zakresie sterowania obwodem.

- Bezpieczna konstrukcja okablowania: Ukryte okablowanie zapewnia bezpieczeństwo styków, a zaciski są typu zapobiegającego upadkowi, skutecznie zapobiegając luźnym połączeniom i zapewniając stabilną pracę obwodu.

-Materiały wysokiej jakości: materiałem stykowym jest stop srebra, który ma doskonałą przewodność elektryczną i odporność na zużycie; skorupa wykonana jest ze wzmocnionego, ognioodpornego nylonu 66 o stopniu ognioodporności na poziomie V, co zapewnia doskonałe działanie zmniejszające palność i przedłuża żywotność produktu.

Aplikacje produktów

Ten wielopozycyjny przełącznik krzywkowy 20A do montażu na szynie DIN ma zastosowanie głównie w układach elektrycznych AC 50 Hz, 690 V i niższych, szczególnie nadaje się do obrabiarek sterowanych programem CNC i różnych urządzeń elektrycznych. Jest szeroko stosowany w elektrycznych obwodach sterujących do takich funkcji, jak transmisja sygnału sterującego, ochrona odgromowa, wybór programu, wybór pomiaru napięcia i prądu, a także może być stosowany do sterowania silnikami asynchronicznymi klatkowymi o małej mocy. Jego stabilne i niezawodne działanie sprawia, że ​​jest to idealny wybór do produkcji przemysłowej, obróbki mechanicznej i innych dziedzin wymagających precyzyjnego sterowania elektrycznego. Jako profesjonalna fabryka, YAMING może dostarczać rozwiązania dostosowane do konkretnych potrzeb klientów.

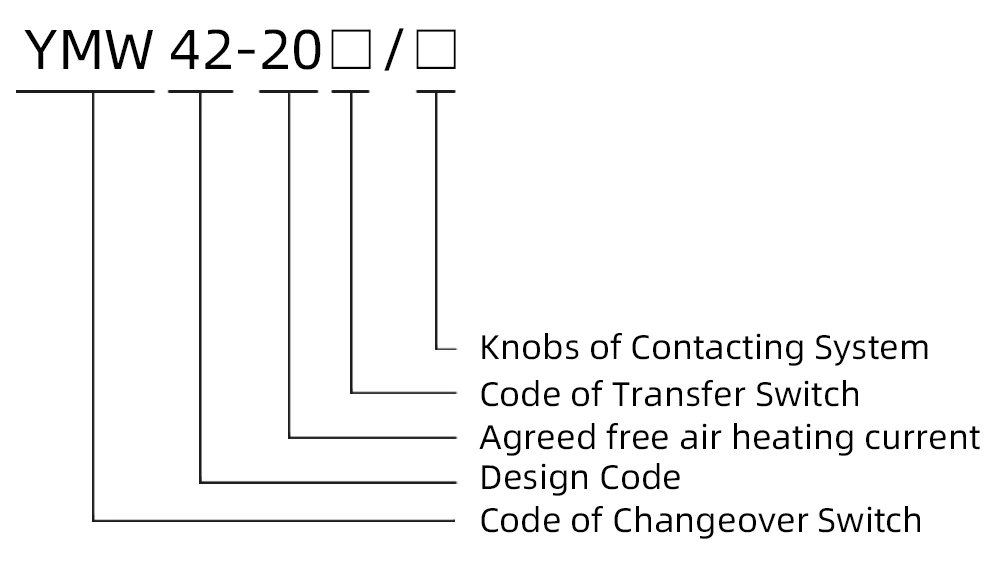

Schemat ideowy

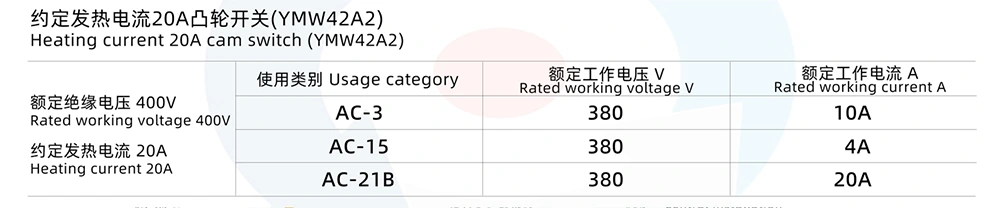

Parametry techniczne

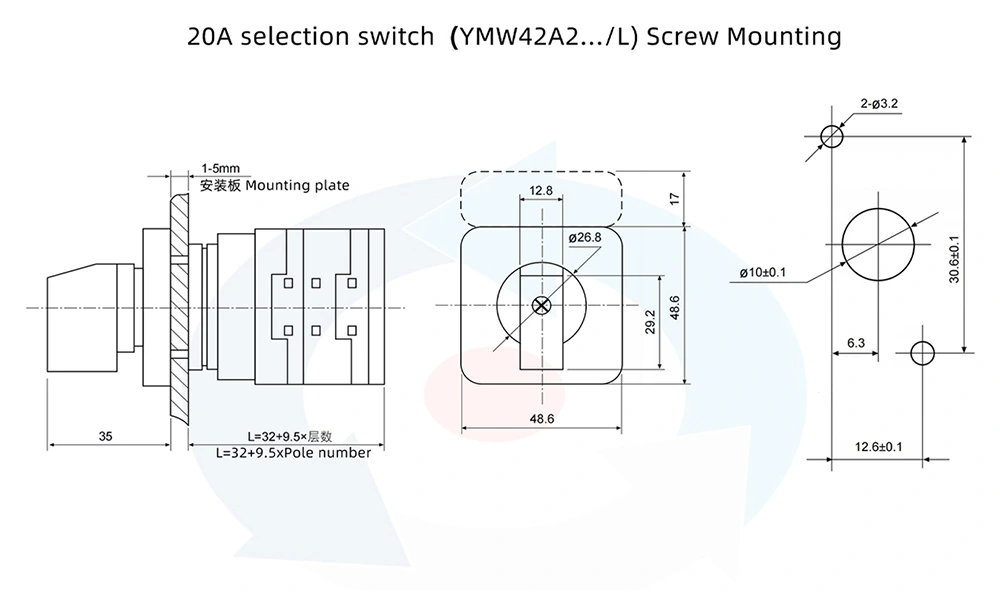

Rozmiar zarysu produktu Rozmiar instalacji
