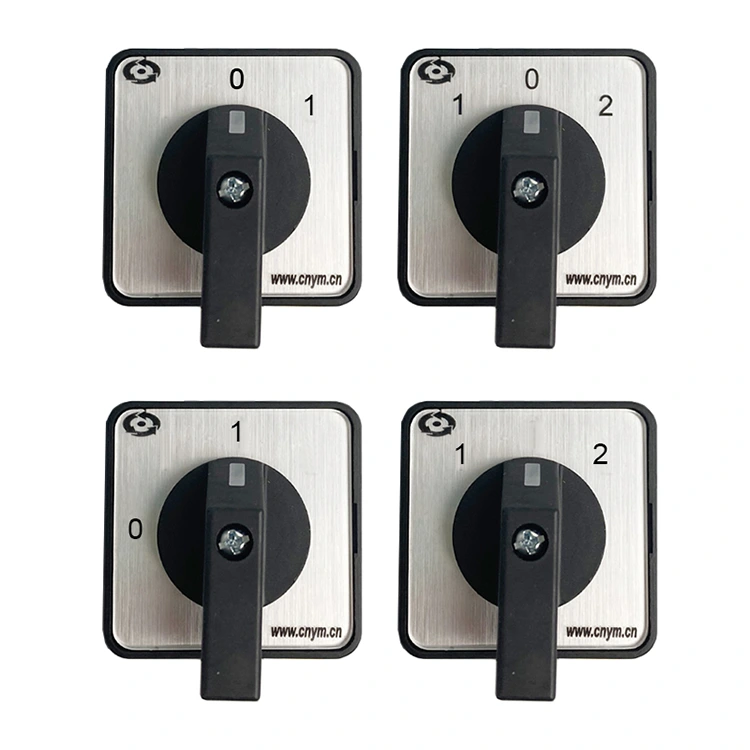

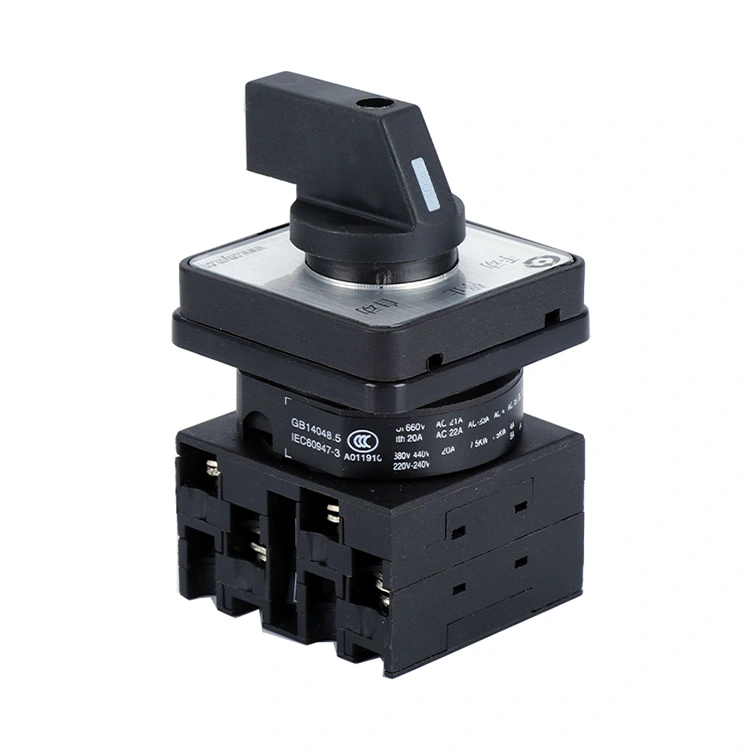

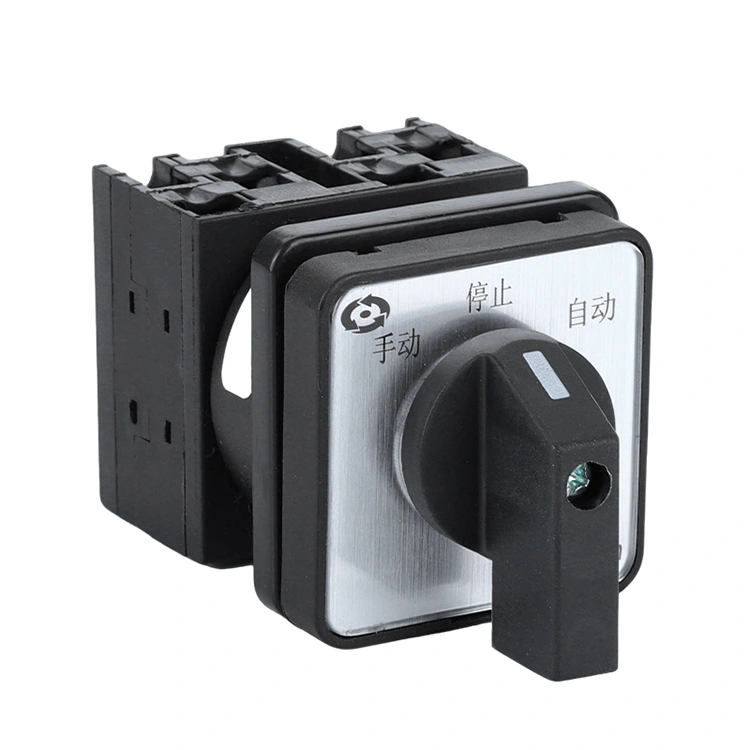

Trójpozycyjny podwójny przełącznik krzywkowy 20A z regulacją mocy

Trójpozycyjny podwójny przełącznik krzywkowy sterowania mocą serii LW42 20A to wysokowydajny elektryczny element sterujący opracowany i wyprodukowany niezależnie przez firmę YAMING. Został specjalnie zaprojektowany do elektrycznych systemów sterowania obrabiarek CNC i innego sprzętu elektrycznego, odpowiedni do środowiska zasilania prądem przemiennym 50 Hz i napięciem do 690 V. Produkt stosowany jest głównie w elektrycznych obwodach sterujących do sterowania, ochrony oświetlenia, wyboru sygnału i programu, a także wyboru pomiaru napięcia i prądu.

Ponadto trójpozycyjny przełącznik krzywkowy z podwójnym sterowaniem mocą 20 A można również zastosować do sterowania silnikami asynchronicznymi klatkowymi o małej mocy, realizując wieloscenariuszowe pokrycie zastosowań ze zróżnicowanymi funkcjami. Dzięki zwartej strukturze, doskonałym zabezpieczeniom i elastycznym scenariuszom zastosowań zapewnia wydajne i niezawodne rozwiązania w zakresie sterowania obwodami elektrycznymi dla klientów na całym świecie.

Cechy produktu

- Kompaktowy i oszczędzający miejsce: Przełącznik ma zwartą konstrukcję, co skutecznie oszczędza przestrzeń instalacyjną. Nawet w ograniczonych obszarach instalacyjnych można go elastycznie zaaranżować, dostosowując się do wąskiego układu przestrzeni wewnętrznej różnych urządzeń elektrycznych.

- Wszechstronne funkcje: Trójpozycyjny podwójny przełącznik krzywkowy sterowania mocą 20 A integruje wiele modułów funkcjonalnych, które mogą zaspokoić szeroki zakres potrzeb w zakresie sterowania elektrycznego, realizując wielofunkcyjny jeden przełącznik i redukując liczbę komponentów w systemie sterowania.

- Doskonałe bezpieczeństwo: w produkcie zastosowano wysokiej jakości materiały, które zapewniają doskonałą izolację i skutecznie zapobiegają zagrożeniom elektrycznym, takim jak zwarcia. Jednocześnie płynna i zwinna operacja przełączania zapewnia stabilny kontakt podczas procesu przełączania, przy wysokim bezpieczeństwie i niezawodności.

Cechy konstrukcyjne

- Elastyczne pozycjonowanie i konfiguracja warstw: Trójpozycyjny przełącznik krzywkowy z podwójnym sterowaniem mocą 20 A obsługuje wiele kątów pozycjonowania, w tym 30°, 45°, 60°, 90° i może mieć do 12 pozycji roboczych i 1–12 warstw przełączników. Można wybrać różne kąty pozycjonowania i konfiguracje warstw zgodnie z rzeczywistymi wymaganiami kontrolnymi.

- Innowacyjny i estetyczny wygląd: produkt ma innowacyjny i stylowy wygląd, łączący praktyczność i estetykę. Może idealnie pasować do wyglądu zewnętrznego różnych urządzeń, poprawiając ogólne piękno sprzętu.

- Konfigurowalne kombinacje krzywek: Dzięki różnym kombinacjom krzywek przełącznik może spełniać wymagania dotyczące włączania i wyłączania styków w różnych konfiguracjach, realizując spersonalizowaną adaptację do różnych obwodów sterujących.

- Bezpieczne okablowanie i konstrukcja zacisków: Ukryta konstrukcja okablowania zapewnia bezpieczeństwo części stykowej, zapobiegając przypadkowemu kontaktowi i ryzyku porażenia prądem. Zaciski posiadają konstrukcję zapobiegającą upadkowi, która zapewnia stabilność okablowania i zapobiega słabemu stykowi spowodowanemu wypadaniem zacisków.

-Wysokiej jakości materiał: Styki wykonane są ze stopu srebra, który ma doskonałą przewodność elektryczną i odporność na zużycie, zapewniając długoterminową stabilną pracę przełącznika. Obudowa wykonana jest ze wzmocnionego, ognioodpornego nylonu 66, osiągającego klasę ognioodporności V, która może skutecznie zapobiegać rozprzestrzenianiu się ognia w razie wypadku.

Zastosowanie produktu

Trójpozycyjny dwupozycyjny przełącznik krzywkowy YAMING LW42 20A jest szeroko stosowany w obrabiarkach CNC i jest ważnym elementem elektrycznego układu sterowania obrabiarek CNC, odpowiedzialnym za wybór programu, transmisję sygnału i inne kluczowe zadania. Ponadto ma również zastosowanie do różnych innych urządzeń elektrycznych spełniających warunki prądu przemiennego 50 Hz i napięcia do 690 V, takich jak przemysłowe urządzenia sterujące, przyrządy testujące itp. Niezależnie od tego, czy chodzi o obróbkę mechaniczną, czy automatykę przemysłową, produkt ten może odgrywać stabilną i niezawodną rolę kontrolną. Jako profesjonalna fabryka z dojrzałymi liniami produkcyjnymi, YAMING może również dostarczać niestandardowe rozwiązania produktowe zgodnie z konkretnymi potrzebami klientów.

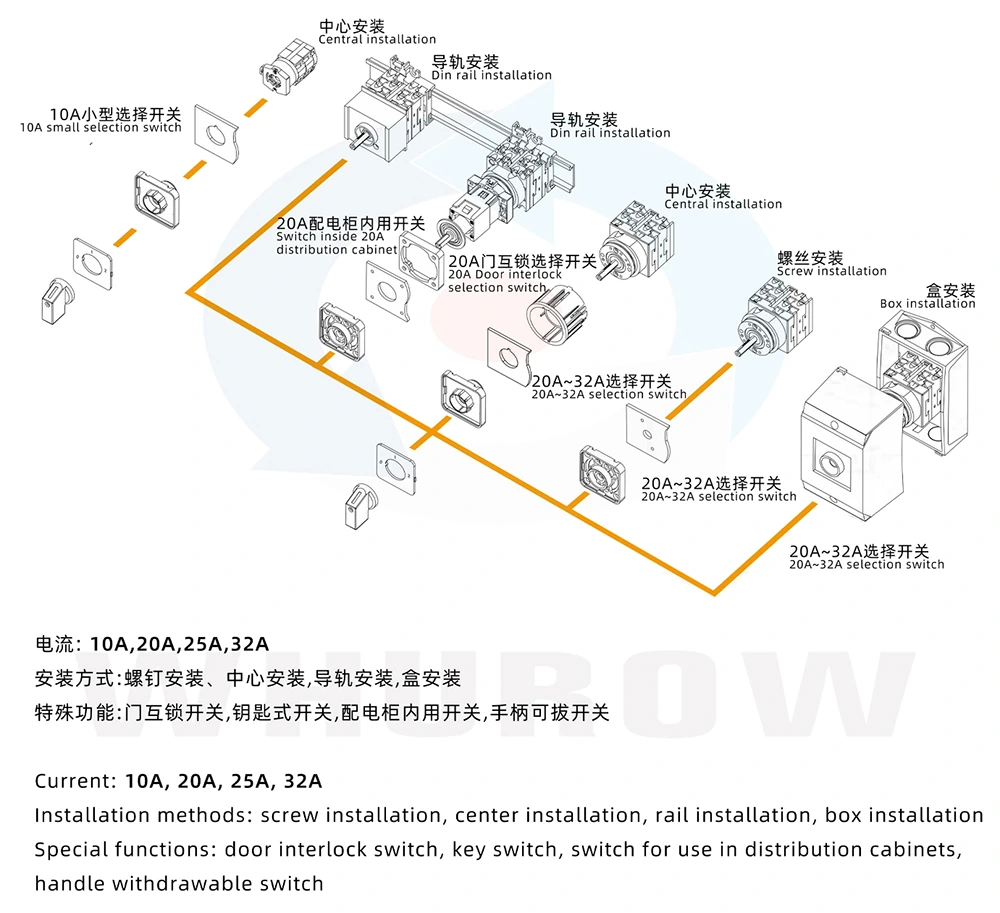

Schemat ideowy

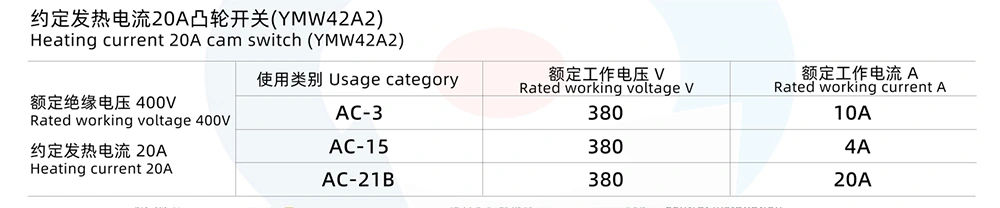

Parametry techniczne

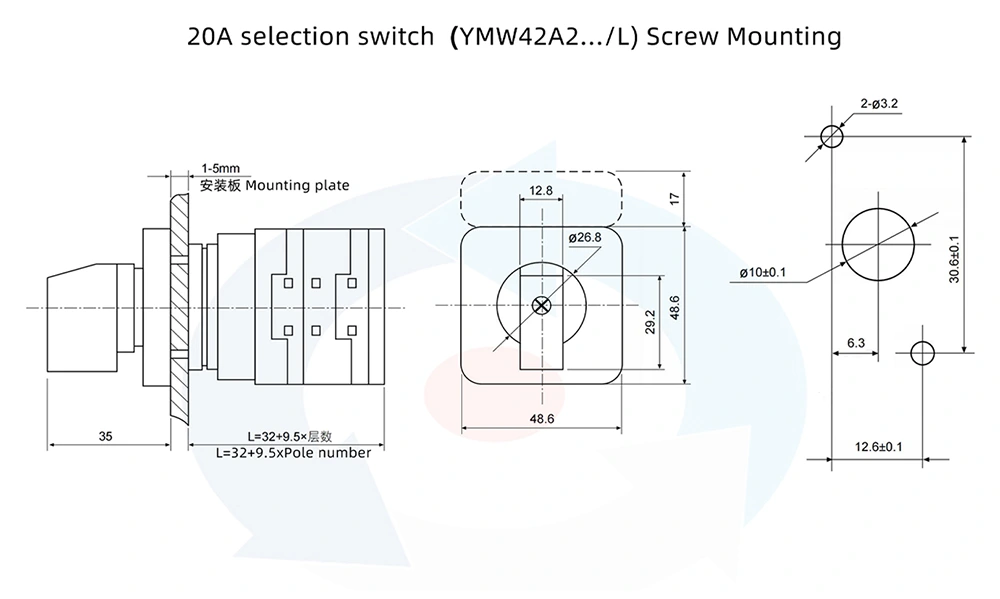

Rozmiar zarysu produktu Rozmiar instalacji
