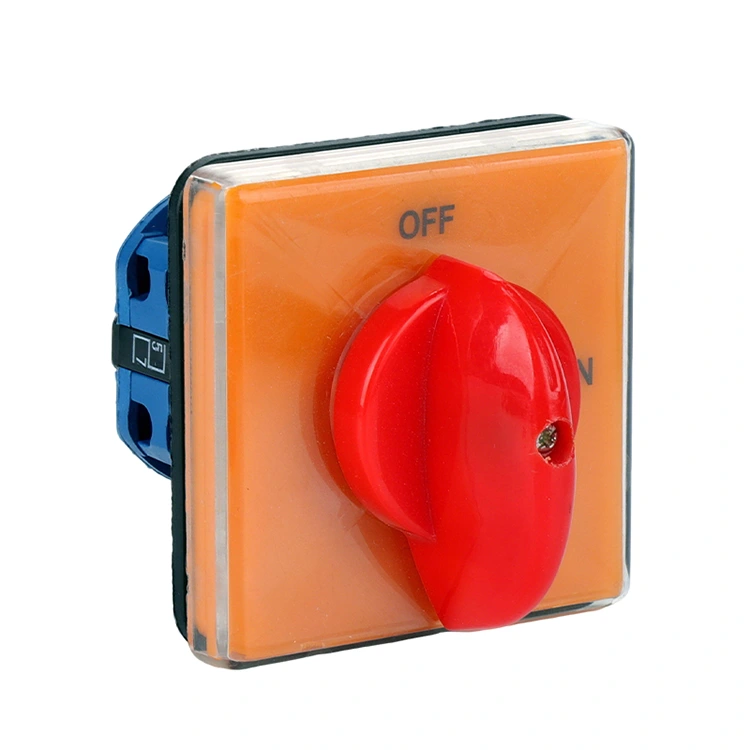

Przełącznik obrotowy WYŁ.-WŁ. dużego panelu 20A

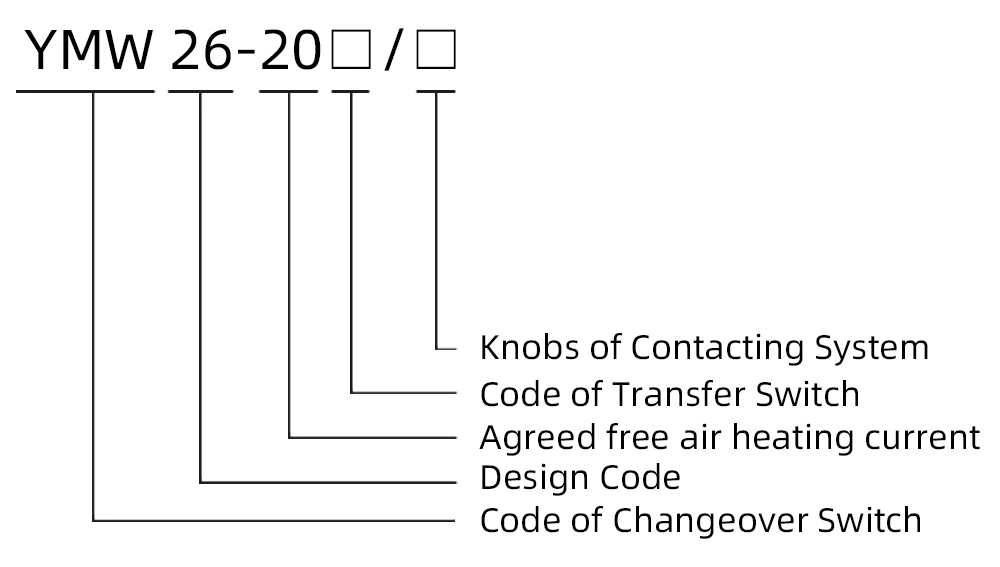

YAMING, posiadający ponad 30-letnie doświadczenie w branży przełączników elektrycznych, jest profesjonalną fabryką skupiającą się na badaniach i rozwoju, produkcji i sprzedaży przełączników elektrycznych. Opierając się na wyrafinowanym kunszcie i najnowocześniejszej technologii, firma wprowadziła na rynek duży panelowy przełącznik obrotowy OFF-ON LW26 20A (model wewnętrzny: YMW26-20DS), który jest podstawowym produktem dostosowanym do scenariuszy sterowania obwodami elektrycznymi. Posiada kompletny system klasyfikacji, aby sprostać różnorodnym potrzebom operacyjnym i dużym możliwościom adaptacji do środowiska.

Podstawowe parametry wydajności

Duży panel przełącznika obrotowego typu OFF-ON LW26 20A charakteryzuje się doskonałą wydajnością rdzenia oraz jasnym i ukierunkowanym zastosowaniem. Jego najważniejsze parametry wydajnościowe przedstawiają się następująco:

- Obowiązujące obwody: Odpowiednie dla obwodów AC 50 Hz o napięciu znamionowym ≤ 690 V i obwodów prądu stałego o napięciu znamionowym ≤ 240 V;

-Prąd znamionowy: maksymalny prąd znamionowy 20A;

- Podstawowe funkcje: Zaprojektowany do ręcznego, rzadkiego tworzenia i przerywania obwodów, zdolny do spełnienia podstawowych funkcji sterowania i konwersji w układach elektrycznych i może bezpośrednio sterować małymi silnikami prądu przemiennego.

Cechy produktu

Duży panelowy przełącznik obrotowy OFF-ON LW26 20A ma wiele wyjątkowych funkcji, dzięki którym wyróżnia się na rynku:

- Kompaktowa konstrukcja: Super kompaktowa konstrukcja, łatwa w montażu nawet w wąskich przestrzeniach, poprawiająca wykorzystanie przestrzeni;

- Potężna funkcjonalność: integruje wiele funkcji sterowania, aby spełnić różne złożone wymagania zadań kontrolnych;

- Doskonała wydajność izolacji: przyjmuje szczelną konstrukcję i wysokiej jakości materiały, zapewniając doskonały efekt izolacji i gwarantując bezpieczeństwo elektryczne;

- Płynne i niezawodne przełączanie: Operacja przełączania jest płynna i pracochłonna, przy wysokim bezpieczeństwie i niezawodności, co zmniejsza awaryjność podczas użytkowania;

- Estetyczny i praktyczny: przyjmuje elegancki i nowy wygląd, który jest zarówno praktyczny, jak i estetyczny i można go dobrze dopasować do różnych projektów sprzętu.

Klasyfikacja produktów i zastosowania

1. Kompletny system klasyfikacji

Aby spełnić różne wymagania operacyjne, produkt jest wyposażony w kompleksowy system klasyfikacji, szczegółowo sklasyfikowany w następujący sposób:

- Klasyfikacja oparta na celu: typ konwersji obwodu głównego, typ bezpośredniego sterowania silnikiem, sterowanie poleceniami i typ pomiaru;

-Klasyfikacja oparta na trybie pracy: typ pozycjonowania, typ chwilowy, typ zintegrowany pozycjonowania-chwilowy;

- Klasyfikacja systemu na podstawie sekcji: typ pozycjonowania (1–12 sekcji), typ chwilowy (1–3 sekcje), typ bezpośredniego sterowania silnikiem (1–6 sekcji); specyfikacje sekcji niestandardowych są dostępne na żądanie;

- Klasyfikacja oparta na kącie przełączania: 30°, 45°, 60°, 90°;

- Klasyfikacja oparta na kształcie panelu: typ panelu kwadratowego, typ panelu okrągłego itp.;

- Dodatkowa klasyfikacja: Klasyfikacja według trybu pracy i położenia siłownika sterującego.

2. Szerokie scenariusze zastosowań

Dzięki doskonałej wydajności i różnorodnej klasyfikacji produkt jest szeroko stosowany w głównych obwodach sterujących i układach pomiaru parametrów elektrycznych. Nadaje się do przełączników sterowania obwodami, przełączników sprzętu testowego, głównych przełączników sterowania silnikiem i służy jako kluczowy element zapewniający stabilną i bezpieczną pracę różnych przemysłowych urządzeń elektrycznych.

Warunki pracy i zdolność adaptacji do środowiska

Produkt ma dużą zdolność adaptacji do środowiska i może działać stabilnie w normalnych warunkach pracy. Szczegółowe wymagania są następujące:

1.Wymagania dotyczące temperatury

Temperatura powietrza otoczenia: -25℃ ≤ T ≤ +50℃; Średnia temperatura dobowa ≤ +35℃.

2. Wymóg wysokości

Maksymalna wysokość montażu: 4000 m.

3. Wymagania dotyczące wilgotności

Przy +50℃: Względna wilgotność powietrza ≤ 50%; przy 20 ℃: Względna wilgotność powietrza ≤ 90%.

4. Postępowanie z kondensacją

W przypadku sporadycznej kondensacji spowodowanej zmianami temperatury stosuje się specjalne środki obróbki, zapewniające stabilną pracę produktu w środowiskach o wahaniach temperatury.

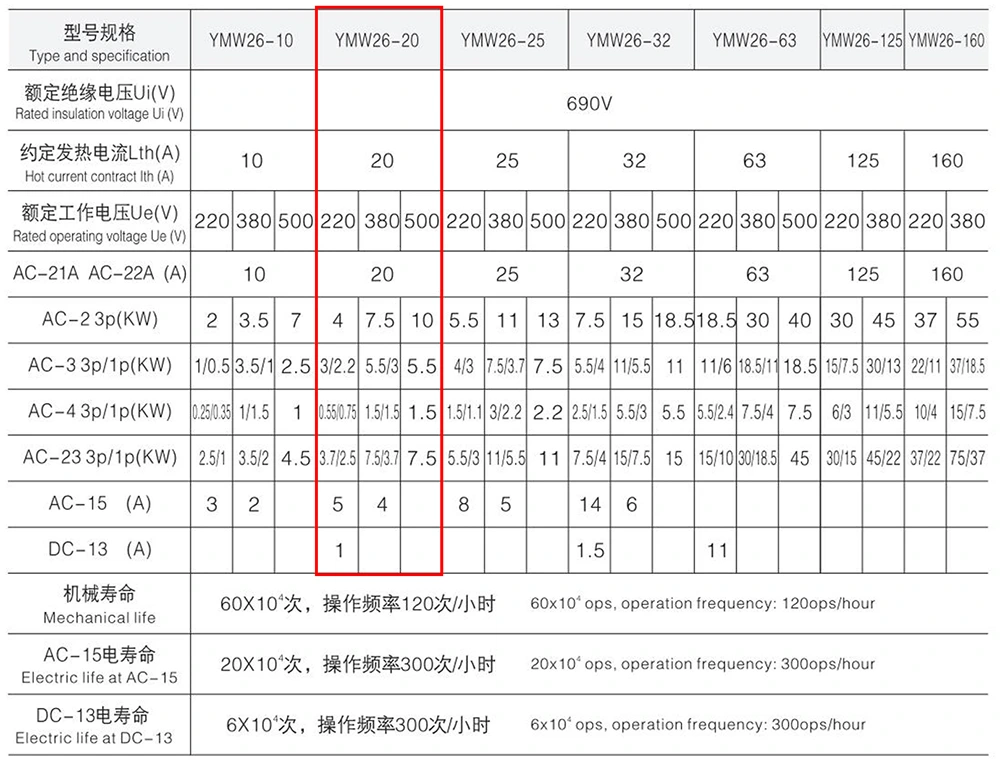

Parametry techniczne
