XB2-EG Resetuj samoblokujący przełącznik obrotowy z dwoma trójpozycyjnymi pokrętłami

Samoblokujący przełącznik obrotowy z dwoma trójpozycyjnymi pokrętłami XB2-EG jest modułowym przełącznikiem obrotowym obsługiwanym za pomocą klucza, dostępnym w konfiguracjach 2- i 3-pozycyjnych, z funkcją samoblokowania (zatrzasku) w celu utrzymania stabilnej pracy po obróceniu. Najważniejszą cechą jest konstrukcja obsługiwana kluczem — przełącznik może obsługiwać wyłącznie autoryzowany personel posiadający odpowiedni klucz, skutecznie zapobiegając nieprawidłowemu działaniu, manipulacji lub nieupoważnionemu użyciu sprzętu. Dzięki standardowemu otworowi montażowemu o średnicy 22 mm umożliwia szybki i bezproblemowy montaż na wszystkich typach przemysłowych paneli sterowania, redukując czas instalacji i koszty robocizny.

Wykonany z wytrzymałej, zwartej konstrukcji i wysokiej jakości komponentów wewnętrznych, przełącznik obsługuje elastyczne konfiguracje styków (1NO, 1NC, 1NO1NC, 2NO), aby spełnić różnorodne wymagania logiki sterowania. Został zaprojektowany tak, aby wytrzymywał częstą pracę w trudnych warunkach przemysłowych, w tym w zapyleniu, wilgoci i umiarkowanych wibracjach, zapewniając długoterminową i niezawodną pracę krytycznych systemów sterowania.

Cecha produktu

1. Zwiększone bezpieczeństwo dzięki mechanizmowi obsługiwanemu kluczem

Zintegrowana konstrukcja kluczowego sterowania zapewnia, że ​​przełącznik może obsługiwać wyłącznie upoważniony personel, zapobiegając nieautoryzowanemu dostępowi i przypadkowej aktywacji sprzętu – jest to istotna cecha w zastosowaniach wymagających ścisłego zarządzania bezpieczeństwem, takich jak dystrybucja energii, maszyny przemysłowe i ograniczone systemy sterowania. Klucz można wyjąć wyłącznie w pozycji „wyłączony” lub w wyznaczonej pozycji, co dodatkowo zapewnia bezpieczeństwo użytkowania i zapobiega zgubieniu klucza.

2. Modułowa i elastyczna konfiguracja: Seria charakteryzuje się modułową budową, umożliwiającą łatwe łączenie i wymianę bloków styków bez demontażu całego przełącznika. Taka konstrukcja upraszcza konserwację, skraca przestoje i umożliwia elastyczną konfigurację typów styków (1NO, 1NC, 1NO1NC, 2NO) w celu spełnienia specyficznych wymagań projektu, zwiększając elastyczność operacyjną i opłacalność.

3. Stabilna funkcja samoblokowania: Wyposażony w niezawodny mechanizm samoblokujący, przełącznik utrzymuje swoją pozycję po obróceniu, unikając przypadkowego resetowania i zapewniając stabilną pracę sprzętu bez ciągłej ręcznej interwencji. Jest to szczególnie przydatne do długoterminowej kontroli stanu i przełączania trybów w systemach przemysłowych.

4. Ergonomia i intuicyjna obsługa: Pokrętło ma gładką, ergonomiczną konstrukcję z wyraźnym dotykiem i wyraźnym dźwiękiem „kliknięcia” podczas obrotu, dzięki czemu operatorzy mogą jednym rzutem oka potwierdzić pomyślną zmianę pozycji. Klucz zaprojektowano tak, aby zapewniał wygodny chwyt i łatwe obracanie, redukując zmęczenie operacyjne podczas częstego użytkowania. Dostępnych jest wiele konfiguracji klawiszy, które zapobiegają krzyżowemu używaniu różnych urządzeń.

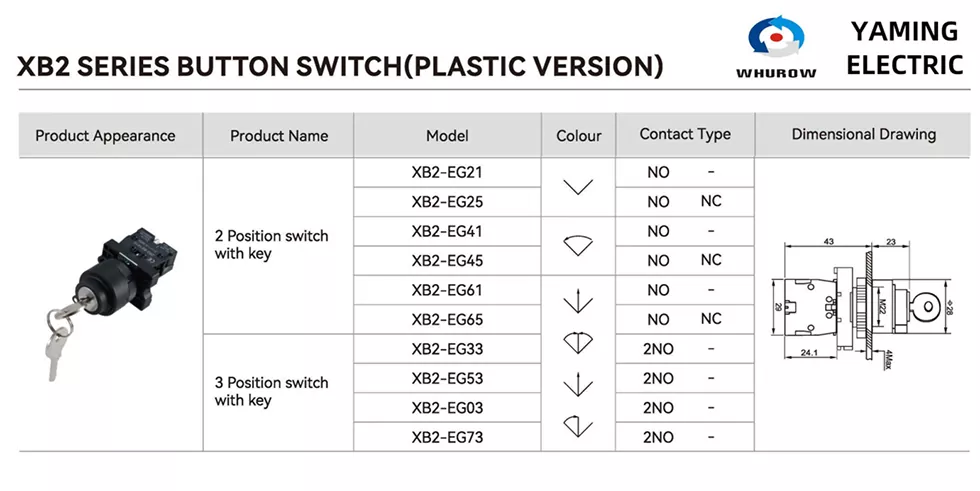

Klasyfikacja modeli

Samoblokujący przełącznik obrotowy z dwoma trójpozycyjnymi pokrętłami XB2-EG Reset to gama modeli w konfiguracjach 2- i 3-pozycyjnych, zaspokajających różnorodne potrzeby zastosowań. Najczęściej używane modele są wymienione poniżej:

- Modele 2-pozycyjne:

- XB2-EG21: 2-pozycyjny (obrót o 90°), obsługiwany kluczem, samoblokujący, konfiguracja styków 1NO, odpowiedni do prostego włączania/wyłączania i scenariuszy uruchamiania/zatrzymywania z ograniczonym dostępem.

- XB2-EG25: 2-pozycyjny (obrót o 90°), obsługiwany kluczem, samoblokujący, konfiguracja styków 1NO1NC, idealny do obwodów sterujących wymagających zarówno sygnału wejściowego, jak i informacji zwrotnej o stanie.

- XB2-EG41: 2-pozycyjny, obsługiwany kluczem, samoblokujący, konfiguracja styków 1NO, z plastikową ramką do ekonomicznych zastosowań.

- XB2-EG45: 2-pozycyjny, uruchamiany kluczem, samoblokujący, konfiguracja styków 1NO1NC, odpowiedni do ogólnego sterowania przemysłowego z podstawowymi wymaganiami bezpieczeństwa.

- Modele 3-pozycyjne:

- XB2-EG33: 3-pozycyjny (obrót o 120°), obsługiwany kluczem, samoblokujący, konfiguracja styków 2NO, idealny do przełączania wielu trybów (np. automatycznego zatrzymywania ręcznego) w złożonych systemach sterowania.

- XB2-EG53: 3-pozycyjny (obrót o 120°), obsługiwany kluczem, samoblokujący, konfiguracja styków 2NO, odpowiedni do regulacji wielu prędkości i wyboru trybu urządzeń przemysłowych.

- XB2-EG03: 3-pozycyjny, obsługiwany kluczem, samoblokujący, konfiguracja styków 2NO, zaprojektowany do zastosowań o wysokiej niezawodności w trudnych warunkach.

Zastosowanie produktu

Dzięki zwiększonemu bezpieczeństwu, stabilnej wydajności i elastycznej konfiguracji samoblokujący przełącznik obrotowy z dwoma trójpozycyjnymi pokrętłami XB2-EG jest szeroko stosowany w różnych dziedzinach przemysłu, które wymagają ścisłej kontroli dostępu i niezawodnej regulacji obwodów, w tym między innymi:

- Automatyka przemysłowa: przenośniki taśmowe, linie montażowe, ramiona robotyczne, maszyny pakujące i zautomatyzowane linie produkcyjne (przełączanie trybów, kontrola start/stop z ograniczonym dostępem).

- Sprzęt mechaniczny: obrabiarki, tokarki, frezarki, maszyny tekstylne, maszyny drukarskie i maszyny do tworzyw sztucznych (sterowanie pracą, blokada bezpieczeństwa, regulacja wielu prędkości).

- Elektryczne systemy sterowania: szafy rozdzielcze, panele sterowania, sterowanie zasilaniem, obwody sterowania przekaźnikami i systemy sterowania PLC (sterowanie głównym zasilaniem, praca z ograniczonym dostępem).
